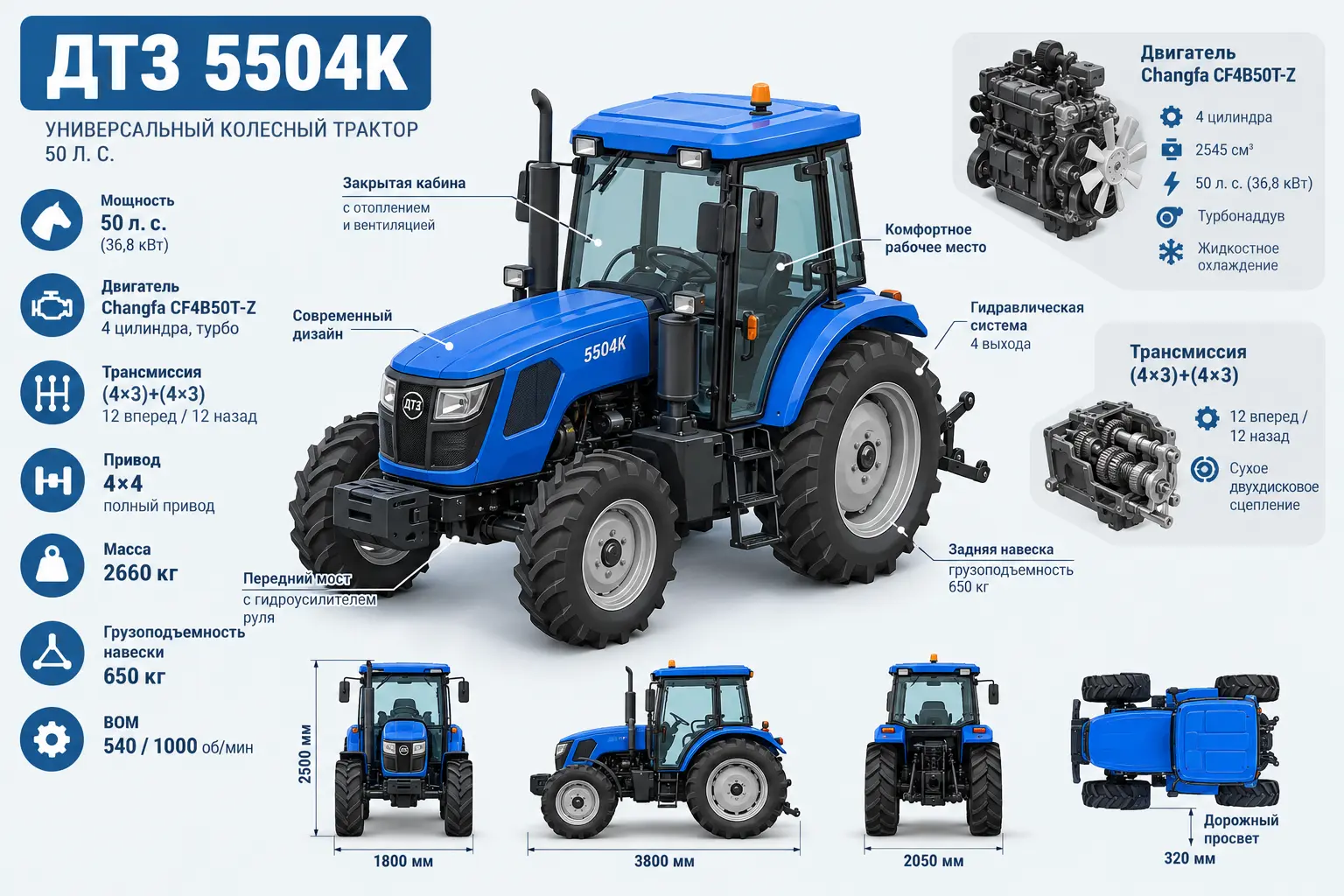

ДТЗ 5504К — универсальный колесный сельскохозяйственный трактор мощностью 50 л. с., оснащенный четырехцилиндровым дизельным двигателем, полным приводом 4×4, механической коробкой передач и закрытой кабиной. Трактор выпускается в Китае и реализуется на украинском рынке под торговой маркой ДТЗ.

Модель предназначена для обработки почвы, посева, культивации, ухода за сельскохозяйственными культурами, транспортировки грузов и выполнения различных хозяйственных работ. Благодаря компактным размерам, полному приводу и возможности агрегатирования с навесным оборудованием ДТЗ 5504К применяется в фермерских хозяйствах, садоводстве, животноводстве и коммунальном секторе.

Производитель трактора ДТЗ 5504К

Страна производства трактора ДТЗ 5504К — Китай. Модель представлена на украинском рынке под торговой маркой ДТЗ, специализирующейся на сельскохозяйственной технике.

В качестве китайского производителя модели указывается компания Jiangsu Changfa Agricultural Equipment Co., Ltd. (Changfa), расположенная в городе Чанчжоу, провинция Цзянсу, Китай.

Changfa является китайским производителем сельскохозяйственных машин и силового оборудования. Компания выпускает колесные тракторы различных классов мощности, дизельные двигатели и другую сельскохозяйственную технику.

Украинская торговая марка ДТЗ использует собственные коммерческие обозначения моделей, поэтому название трактора на украинском рынке может отличаться от заводского или экспортного обозначения.

Как называется ДТЗ 5504К в Китае и других странах

С моделью ДТЗ 5504К связано китайское обозначение Changfa CFD-504. Под этим названием трактор упоминается в материалах продавцов сельскохозяйственной техники.

При этом обозначение CFD-504 не следует автоматически считать универсальным заводским названием всех исполнений ДТЗ 5504К. Для подтверждения полной идентичности конкретного трактора необходимо сверять заводскую табличку, серийный номер и техническую комплектацию.

У производителя Changfa также встречаются другие тракторы мощностью около 50 л. с., включая CF504C. Однако совпадение мощности и отдельных конструктивных характеристик не означает полной идентичности этих моделей.

Информация об исходном китайском обозначении особенно полезна при поиске зарубежных каталогов запасных частей, руководств по ремонту и технической документации.

Технические характеристики ДТЗ 5504К

Трактор ДТЗ 5504К относится к категории компактных универсальных сельскохозяйственных тракторов с дизельным двигателем мощностью 50 л. с. и полным приводом.

Основные технические характеристики модели представлены в таблице.

Примечание: в технических описаниях разных годов и исполнений ДТЗ 5504К встречаются отличия по массе, вместимости топливного бака и отдельным характеристикам трансмиссии. Приведенные параметры необходимо сверять с заводской документацией конкретного трактора.

Двигатель трактора ДТЗ 5504К

На тракторе ДТЗ 5504К устанавливается четырехцилиндровый дизельный двигатель Changfa CF4B50T-Z с турбонаддувом и жидкостным охлаждением.

Рабочий объем двигателя составляет 2545 см³, номинальная мощность — 50 л. с. при 2400 об/мин.

Двигатель имеет вертикальное расположение цилиндров и четырехтактный рабочий цикл. Система непосредственного впрыска обеспечивает подачу дизельного топлива в камеры сгорания.

Характеристики двигателя CF4B50T-Z

Турбонаддув повышает количество воздуха, поступающего в цилиндры, что позволяет получать необходимую мощность при сравнительно небольшом рабочем объеме двигателя.

Жидкостная система охлаждения предназначена для поддержания рабочего температурного режима двигателя при продолжительных нагрузках.

Расход топлива ДТЗ 5504К

Для двигателя CF4B50T-Z указывается номинальный удельный расход топлива не более 243 г/кВт·ч.

При номинальной мощности 36,8 кВт расчетное потребление составляет приблизительно 8,94 кг дизельного топлива в час, что соответствует около 10,5–10,7 л/ч в зависимости от плотности топлива.

Данный показатель характеризует расчетное потребление при номинальной нагрузке, а не средний расход трактора при повседневной эксплуатации.

Фактический расход топлива ДТЗ 5504К зависит от вида выполняемых работ, нагрузки на двигатель, состояния почвы, выбранной передачи, оборотов двигателя и используемого оборудования.

Трансмиссия и коробка передач ДТЗ 5504К

Трактор ДТЗ 5504К оборудован механической шестеренчатой трансмиссией с несколькими диапазонами передач.

В технических описаниях модели указывается схема коробки передач (4×3)+(4×3), предусматривающая 12 передач переднего и 12 передач заднего хода.

Наличие нескольких диапазонов позволяет выбирать скорость движения в зависимости от выполняемой операции.

Низкие передачи предназначены для обработки почвы и работы с оборудованием, требующим значительного тягового усилия. Повышенные передачи используются при транспортировке грузов и движении по дорогам.

Сцепление

На тракторе применяется сухое двухдисковое сцепление, предназначенное для передачи крутящего момента от двигателя к трансмиссии и обеспечения переключения передач.

При техническом обслуживании необходимо контролировать свободный ход педали сцепления, правильность регулировки привода и отсутствие пробуксовки под нагрузкой.

Полный привод 4×4

ДТЗ 5504К имеет полный привод с передачей крутящего момента на передний и задний мосты.

Полный привод повышает проходимость трактора и позволяет эффективнее реализовать тяговое усилие при работе на влажной почве, грунтовых дорогах и других поверхностях с ограниченным сцеплением.

Для повышения проходимости предусмотрена блокировка дифференциала заднего моста.

Номинальное тяговое усилие в различных технических описаниях указывается в пределах 12–13,5 кН.

Ходовая часть и рулевое управление

Трактор ДТЗ 5504К выполнен по традиционной компоновочной схеме с передним управляемым мостом, задними колесами увеличенного диаметра и закрытой кабиной.

Колесная база составляет 2050 мм, дорожный просвет — 320 мм.

Передние колеса оснащаются шинами размерности 8.30-20, задние — 14.9-24.

В зависимости от исполнения предусмотрена возможность регулировки колеи для адаптации трактора к различным сельскохозяйственным операциям.

Рулевое управление оснащено гидравлическим усилителем, уменьшающим усилие на рулевом колесе при маневрировании.

Минимальный радиус поворота составляет приблизительно 4,3 м без использования раздельного торможения и около 3,8 м с его применением.

Тормозная система включает дисковые тормоза задних колес с механическим управлением.

Гидравлическая система ДТЗ 5504К

Гидравлическая система трактора предназначена для управления задней навеской и подключения совместимого оборудования с гидравлическими исполнительными механизмами.

В конструкции применяется гидравлический насос шестеренчатого типа и распределитель управления потоками рабочей жидкости.

Задний навесной механизм выполнен по трехточечной схеме.

Максимальная заявленная грузоподъемность навесной системы составляет 650 кг.

Трактор оснащается четырьмя гидравлическими выходами для подключения дополнительного оборудования.

При агрегатировании необходимо учитывать массу оборудования, расположение его центра тяжести, требования к гидравлическому потоку и допустимую нагрузку на навесной механизм.

Вал отбора мощности ДТЗ 5504К

Трактор оснащен задним валом отбора мощности, предназначенным для привода активных сельскохозяйственных машин.

Предусмотрены два номинальных режима вращения ВОМ:

• 540 об/мин;
• 1000 об/мин.

Вал отбора мощности используется для привода почвофрез, роторных косилок, измельчителей, разбрасывателей и другого совместимого оборудования.

При подключении оборудования необходимо учитывать требуемые обороты, конструкцию карданного соединения и допустимую передаваемую мощность.

Кабина и рабочее место оператора

ДТЗ 5504К оборудован закрытой кабиной с остеклением, системой отопления и вентиляцией.

Кабина предназначена для защиты оператора от осадков, ветра, пыли и неблагоприятных погодных условий.

Рабочее место включает регулируемое сиденье, рулевую колонку, приборную панель, органы управления коробкой передач, гидравлической системой и валом отбора мощности.

На приборной панели размещены средства контроля основных параметров работы двигателя и трактора.

Наличие счетчика моточасов позволяет отслеживать наработку и своевременно проводить техническое обслуживание.

Навесное оборудование для ДТЗ 5504К

Трактор ДТЗ 5504К предназначен для агрегатирования с различными сельскохозяйственными машинами и орудиями.

Плуги

Используются для основной обработки почвы. Количество корпусов и рабочая глубина определяются характеристиками плуга, типом почвы и доступным тяговым усилием.

Дисковые бороны

Применяются для поверхностной обработки почвы, измельчения растительных остатков и подготовки поля к посеву.

Почвофрезы

Предназначены для интенсивного рыхления и измельчения почвы. Рабочие органы приводятся от заднего вала отбора мощности.

Культиваторы

Используются для предпосевной обработки почвы, рыхления междурядий и борьбы с сорной растительностью.

Сеялки

Трактор может агрегатироваться с совместимыми механическими сеялками. Возможность применения конкретной модели зависит от ее массы, ширины захвата и тягового сопротивления.

Косилки и измельчители

Применяются для скашивания травы, заготовки кормов и ухода за сельскохозяйственными угодьями.

Тракторные прицепы

Используются для транспортировки сельскохозяйственной продукции, удобрений, семян и других грузов.

При выборе оборудования необходимо учитывать технические ограничения трактора и рекомендации изготовителя агрегата.

Техническое обслуживание трактора ДТЗ 5504К

Регулярное техническое обслуживание необходимо для поддержания исправности двигателя, трансмиссии, ходовой части и гидравлической системы.

Обслуживание двигателя

При эксплуатации двигателя CF4B50T-Z необходимо контролировать уровень моторного масла, состояние воздушного фильтра, герметичность топливной системы и эффективность охлаждения.

Особое внимание следует уделять очистке воздушного фильтра при работе в условиях высокой запыленности.

Обслуживание трансмиссии

Коробка передач, ведущие мосты и другие узлы трансмиссии требуют периодического контроля уровня масла и проверки герметичности уплотнений.

Обслуживание гидравлики

Необходимо контролировать состояние гидравлических шлангов, соединений, распределителя и навесного механизма.

Для отдельных исполнений ДТЗ 5504К приводятся следующие заправочные объемы:

Точные заправочные объемы, марки масел и интервалы технического обслуживания необходимо определять по руководству для конкретного исполнения трактора.

Запчасти и каталоги для ДТЗ 5504К и Changfa CFD-504

При поиске запасных частей для трактора ДТЗ 5504К необходимо учитывать его китайское происхождение и связь с моделью Changfa CFD-504.

Для поиска технической документации могут использоваться следующие обозначения:

• ДТЗ 5504К;
• DTZ 5504K;
• Changfa CFD-504;
• Changfa CFD504;
• Changfa CF4B50T-Z.

Под этими обозначениями можно искать каталоги запасных частей, инструкции по эксплуатации, руководства по ремонту и документацию на двигатель.

Однако детали тракторов с похожими обозначениями не всегда взаимозаменяемы.

Особенно важно сверять каталожные номера деталей двигателя, трансмиссии, ведущих мостов, гидравлической системы и сцепления.

Перед заказом запасных частей рекомендуется установить точную модификацию трактора, заводской номер и маркировку соответствующего агрегата.

Преимущества и ограничения ДТЗ 5504К

К основным конструктивным преимуществам модели относятся:

• Дизельный четырехцилиндровый двигатель мощностью 50 л. с.
• Полный привод 4×4.
• Механическая коробка передач с несколькими диапазонами.
• Блокировка дифференциала заднего моста.
• Двухскоростной вал отбора мощности.
• Трехточечная задняя навеска.
• Закрытая кабина с отоплением и вентиляцией.
• Возможность использования различных сельскохозяйственных агрегатов.

К ограничениям относятся сравнительно небольшая грузоподъемность задней навески и ограниченная мощность для работы с тяжелыми широкозахватными агрегатами.

При эксплуатации необходимо правильно подбирать оборудование по массе, тяговому сопротивлению и потребляемой мощности.

На что обратить внимание при покупке ДТЗ 5504К

При выборе нового или подержанного трактора рекомендуется проверить соответствие фактической комплектации технической документации.

Особое внимание следует уделить состоянию двигателя, турбокомпрессора, сцепления, коробки передач и ведущих мостов.

Необходимо проверить работу полного привода, блокировки дифференциала, гидравлической системы и вала отбора мощности.

При покупке подержанного трактора важно оценить состояние шин, наличие подтеканий масла, люфты рулевого управления и фактическую наработку двигателя.

Дополнительно рекомендуется уточнить наличие запасных частей и технической документации для конкретного исполнения модели.

Часто задаваемые вопросы о тракторе ДТЗ 5504К

Кто производит трактор ДТЗ 5504К?

В качестве производителя ДТЗ 5504К указывается китайская компания Jiangsu Changfa Agricultural Equipment Co., Ltd. Трактор реализуется на украинском рынке под торговой маркой ДТЗ.

В какой стране производится ДТЗ 5504К?

Страна производства — Китай. ДТЗ является украинской торговой маркой.

Как называется ДТЗ 5504К в Китае?

С трактором ДТЗ 5504К связано обозначение Changfa CFD-504. Для подтверждения соответствия конкретного исполнения необходимо проверять заводскую маркировку и техническую документацию.

Сколько лошадиных сил у ДТЗ 5504К?

Номинальная мощность двигателя составляет 50 л. с., или 36,8 кВт.

Какой двигатель установлен на ДТЗ 5504К?

На тракторе установлен четырехцилиндровый дизельный двигатель Changfa CF4B50T-Z рабочим объемом 2545 см³ с турбонаддувом.

Какой привод у ДТЗ 5504К?

Трактор оснащен полным приводом 4×4 и блокировкой дифференциала заднего моста.

Сколько весит ДТЗ 5504К?

Для одного из распространенных исполнений указывается эксплуатационная масса 2660 кг. В других технических описаниях встречается значение 2540 кг.

Какая грузоподъемность навески ДТЗ 5504К?

Максимальная заявленная грузоподъемность задней навесной системы составляет 650 кг.

Какие обороты ВОМ у ДТЗ 5504К?

Предусмотрены два номинальных режима: 540 и 1000 об/мин.

Заключение

ДТЗ 5504К — универсальный сельскохозяйственный трактор китайского производства, представленный на украинском рынке под торговой маркой ДТЗ. В качестве изготовителя указывается компания Jiangsu Changfa Agricultural Equipment Co., Ltd., а с моделью связано китайское обозначение Changfa CFD-504.

Трактор оснащен четырехцилиндровым дизельным двигателем мощностью 50 л. с., полным приводом 4×4, механической трансмиссией, задним валом отбора мощности и трехточечной навесной системой.

По своим техническим характеристикам ДТЗ 5504К предназначен для выполнения широкого спектра сельскохозяйственных и хозяйственных работ с использованием совместимого навесного и прицепного оборудования.

Знание китайского производителя и альтернативного обозначения модели может облегчить поиск технической документации и запасных частей. При этом для точного подбора комплектующих необходимо учитывать заводскую маркировку и конструктивные особенности конкретного трактора.
