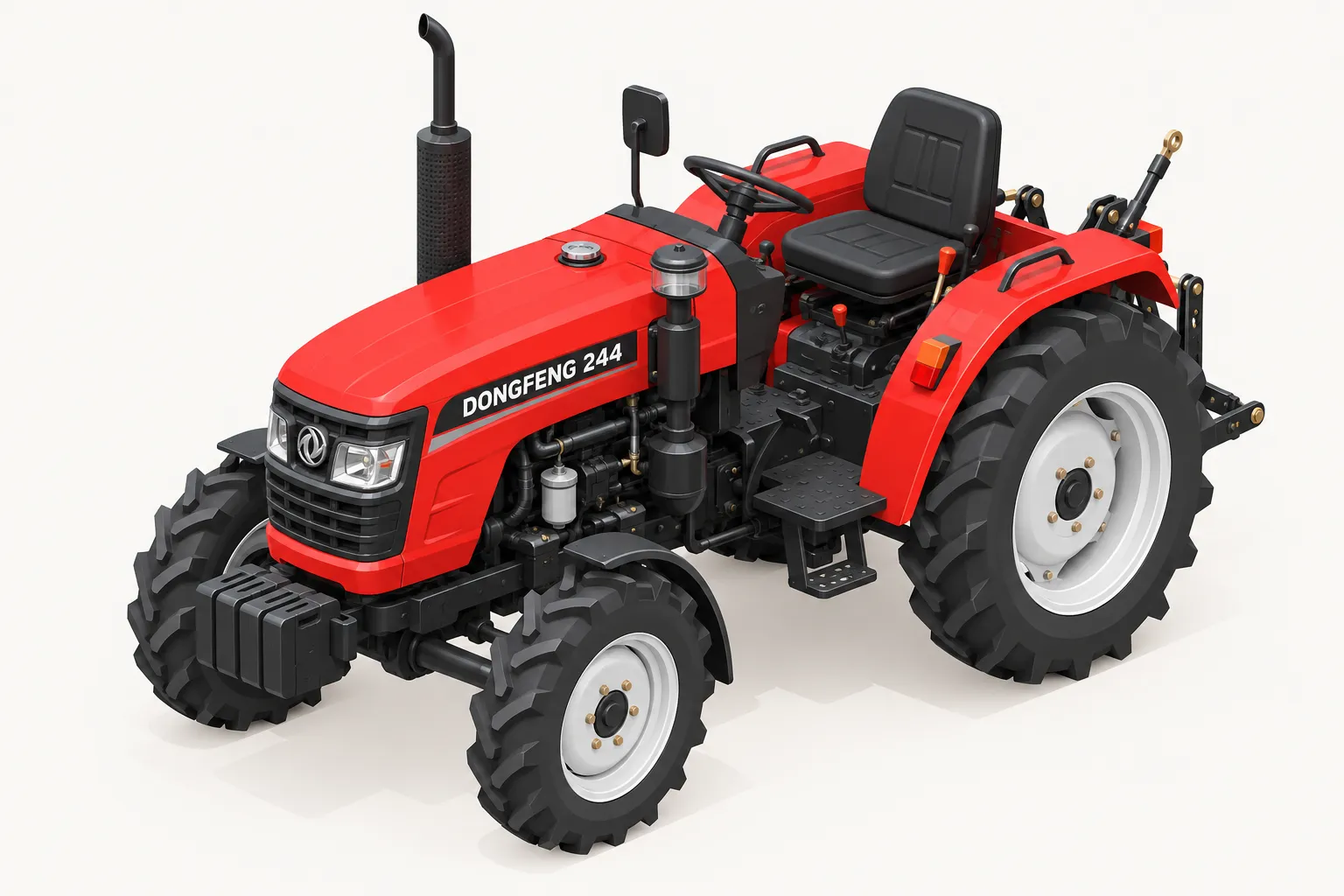

Донг Фенг 244 (Dongfeng DF-244) — китайский универсальный колёсный минитрактор тягового класса малогабаритной сельскохозяйственной техники. Модель оснащается дизельным двигателем мощностью около 24 л. с., механической коробкой передач, подключаемым полным приводом 4×4 и задней трёхточечной навесной системой.
Трактор предназначен для выполнения сельскохозяйственных, коммунальных и транспортных работ с использованием навесного и прицепного оборудования. Компактные габариты позволяют применять машину на небольших полях, фермерских участках, в садах, теплицах с достаточной высотой прохода и на территориях с ограниченным пространством для маневрирования.
Dongfeng DF-244 относится к семейству компактных тракторов Dongfeng мощностью примерно 20–30 л. с. Конструкция ориентирована на механическую трансмиссию, дизельный двигатель с жидкостным охлаждением и универсальную гидравлическую навеску.
На рынке встречаются различные исполнения DF-244, отличающиеся двигателями, комплектацией, конструкцией гидроусилителя рулевого управления, колёсами и дополнительным оборудованием. Поэтому при выборе запасных частей и изучении технических характеристик необходимо учитывать конкретную модификацию и год выпуска.
Производитель Dongfeng и история модели DF-244
Производителем тракторов Dongfeng является китайская компания Changzhou Dongfeng Agricultural Machinery Group Co., Ltd.. Предприятие ведёт свою историю с 1952 года и специализируется на выпуске колёсных тракторов различной мощности, а также другой сельскохозяйственной техники.
Название Dongfeng переводится с китайского как «Восточный ветер». На экспортных рынках используются обозначения Dongfeng, Dong Feng и DF.
Модель DF-244 относится к серии компактных полноприводных тракторов. В заводских каталогах она представлена наряду с DF-240, DF-250, DF-254, DF-300 и DF-304. Основные различия между моделями связаны с мощностью двигателя и типом привода.
Обозначение DF-244 указывает на принадлежность к категории тракторов мощностью около 24 л. с. с четырьмя ведущими колёсами. В сравнении с заднеприводным DF-240 трактор DF-244 имеет ведущий передний мост.
В дальнейшем семейство получило обновлённые исполнения, включая DF-244 G2. Новое поколение отличается конструкцией трансмиссии, рабочего места оператора и рядом технических параметров. Точную дату начала производства исходного DF-244 по доступным заводским материалам установить не удалось.
Технические характеристики трактора Донг Фенг 244
Основные параметры классического Dongfeng DF-244 и исполнения DF-244 D приведены в таблице. Характеристики DF-244 G2 рассматриваются отдельно, поскольку они существенно отличаются.
| Характеристика | Значение |
|---|---|
| Производитель | Dongfeng, Китай |
| Модель | DF-244 |
| Тип техники | Колёсный универсальный минитрактор |
| Мощность двигателя | 24 л. с. (17,6 кВт) |
| Тип двигателя | Дизельный, четырёхтактный |
| Количество цилиндров | 3 |
| Рабочий объём | 1532 см³ |
| Система охлаждения | Жидкостная |
| Система впрыска | Непосредственный впрыск |
| Привод | Полный, 4×4 |
| Коробка передач | Механическая |
| Количество передач | 8 вперёд / 2 назад |
| Сцепление | Сухое, однодисковое |
| Блокировка дифференциала | Заднего моста |
| Вал отбора мощности | Задний, двухскоростной |
| Частота вращения ВОМ | 540/720–730 об/мин, в зависимости от исполнения |
| Навесная система | Задняя трёхточечная |
| Гидравлический насос | Шестерёнчатый |
| Рулевое управление | Механическое или гидравлическое, в зависимости от версии |
| Топливный бак | 28 л в заводской спецификации классической серии |
| Запуск двигателя | Электростартер |
Данные основаны на заводском каталоге Dongfeng и характеристиках DF-244 D.
Двигатель трактора Dongfeng DF-244
На классическом тракторе Донг Фенг 244 применяется трёхцилиндровый дизельный двигатель семейства KM385. В заводской документации для серии DF-240/244 указан двигатель KM385BT.
Двигатель имеет вертикальное рядное расположение цилиндров, непосредственный впрыск дизельного топлива и принудительное жидкостное охлаждение.
Основные характеристики двигателя KM385BT
| Параметр | Значение |
|---|---|
| Модель двигателя | KM385BT |
| Тип | Четырёхтактный дизель |
| Количество цилиндров | 3 |
| Рабочий объём | 1,532 л |
| Диаметр цилиндра | 85 мм |
| Ход поршня | 90 мм |
| Номинальная мощность | 17,6 кВт (24 л. с.) |
| Номинальная частота вращения | 2350–2400 об/мин, в зависимости от спецификации |
| Система охлаждения | Жидкостная, радиаторная |
| Система питания | Механический топливный насос высокого давления |
| Номинальный удельный расход топлива | 248 г/кВт·ч для DF-244 D |
| Система запуска | Электрический стартер |
Конструкция дизельного двигателя
Блок цилиндров и головка блока образуют основную силовую часть двигателя. Поршневая группа включает три поршня, шатуны и коленчатый вал. Газораспределительный механизм обеспечивает открытие и закрытие впускных и выпускных клапанов в соответствии с рабочим циклом.
Топливо подаётся из бака через фильтры к рядному плунжерному топливному насосу высокого давления. Далее оно поступает к форсункам, которые впрыскивают дизельное топливо непосредственно в камеры сгорания.
Жидкостная система охлаждения включает радиатор, водяной насос, вентилятор, термостат и соединительные патрубки. Привод вентилятора на классических исполнениях осуществляется клиновым ремнём.
Система смазки обеспечивает подачу моторного масла к подшипникам коленчатого вала, распределительному механизму и другим трущимся деталям.
Расход топлива Донг Фенг 244
Для Dongfeng DF-244 D указан номинальный удельный расход дизельного топлива 248 г/кВт·ч. Это характеристика двигателя, а не постоянный расход топлива трактора за один час работы.
При расчётной нагрузке, соответствующей номинальной мощности 17,6 кВт:
При условной плотности дизельного топлива 0,84 кг/л это соответствует приблизительно 5,2 л/ч.
Полученная величина является расчётной для указанного режима работы двигателя. При транспортировке, культивации, кошении, вспашке или работе на холостом ходу фактический расход изменяется в зависимости от нагрузки, оборотов, состояния двигателя и условий эксплуатации.
На расход также влияют глубина обработки почвы, сопротивление рабочего оборудования, пробуксовка колёс и правильность выбора передачи.
Коробка передач и трансмиссия Dongfeng 244
Трактор Dongfeng DF-244 классического исполнения оснащён механической коробкой передач с восемью скоростями переднего хода и двумя скоростями заднего хода.
Схема переключения построена по принципу четырёх передач переднего хода и одной задней передачи в двух диапазонах:
(4 + 1) × 2 = 8 передач вперёд и 2 назад.
Наличие пониженного и повышенного диапазонов позволяет выбирать передаточное отношение для разных условий эксплуатации.
Пониженные передачи применяются при работе с почвообрабатывающими агрегатами, когда требуется повышенное тяговое усилие при небольшой скорости движения.
Повышенные передачи используются преимущественно для транспортных операций и передвижения без значительной тяговой нагрузки.
Сцепление
На Dongfeng DF-244 D устанавливается сухое однодисковое сцепление. Оно служит для временного разъединения двигателя и трансмиссии при переключении передач, начале движения и остановке.
В более поздних исполнениях DF-244 G2 предусмотрено сцепление другой конструкции, рассчитанное на работу с обновлённой трансмиссией.
Полный привод 4×4
Донг Фенг 244 оснащается ведущим задним и подключаемым передним мостом.
При включённом полном приводе крутящий момент передаётся на обе оси, что повышает тяговые возможности трактора на рыхлом грунте, влажной почве и при работе с навесными орудиями.
Передний ведущий мост включает главную передачу, дифференциал и механизмы передачи крутящего момента к управляемым колёсам.
Для работы на твёрдых покрытиях следует соблюдать требования инструкции по эксплуатации относительно использования полного привода.
Блокировка дифференциала
В заднем мосту предусмотрен механизм блокировки дифференциала. Его назначение — уменьшение потери тяги при пробуксовке одного из задних колёс.
Блокировка применяется преимущественно при движении по мягкой или скользкой поверхности. Включение и отключение выполняются в соответствии с инструкцией конкретного трактора. Использование блокировки при поворотах на твёрдом покрытии может вызвать повышенную нагрузку на трансмиссию.
Вал отбора мощности Dongfeng DF-244
Задний вал отбора мощности (ВОМ) предназначен для передачи механической энергии от двигателя к активным сельскохозяйственным агрегатам.
На классических версиях DF-244 применяются двухскоростные ВОМ. В документации для DF-244 D указаны режимы 540 и 720–730 об/мин.
На DF-244 G2 производитель указывает 540 и 1000 об/мин.
Таким образом, обороты ВОМ зависят от модификации трактора, и эти исполнения не следует считать полностью взаимозаменяемыми по характеристикам.
Вал отбора мощности может использоваться для привода почвофрез, роторных косилок, опрыскивателей, измельчителей и другого оборудования, рассчитанного на соответствующую частоту вращения.
При подборе агрегата необходимо учитывать направление вращения, размер и количество шлицов, потребляемую мощность, тип карданного соединения и допустимые рабочие обороты.
Гидравлическая система и задняя навеска
Dongfeng DF-244 оборудован гидравлической системой, предназначенной для подъёма, опускания и удержания навесного оборудования.
В состав гидросистемы входят шестерёнчатый насос, гидравлический распределитель, силовой цилиндр, маслопроводы и элементы управления.
Задняя трёхточечная навесная система состоит из двух нижних продольных тяг и верхней центральной тяги. Такая схема обеспечивает соединение трактора с навесными сельскохозяйственными машинами.
Гидравлическая система позволяет выполнять подъём оборудования в транспортное положение и регулировать положение рабочих органов.
На отдельных комплектациях предусмотрены дополнительные гидравлические выходы для подключения оборудования с гидроцилиндрами.
Грузоподъёмность навесной системы зависит от конкретной версии. Например, для заводской серии DF-244 G2 указана грузоподъёмность 432 кг на расстоянии 610 мм позади точек навески. Этот параметр нельзя напрямую сравнивать с грузоподъёмностью, измеренной непосредственно на концах нижних тяг.
Ходовая часть и рулевое управление
Ходовая часть Dongfeng DF-244 включает передний ведущий мост, задний ведущий мост, колёсные редукторы и сельскохозяйственные пневматические шины.
Трактор комплектуется колёсами с протектором, предназначенным для передачи тягового усилия на грунтовой поверхности.
В зависимости от исполнения могут применяться разные размеры передних и задних шин, а также различные варианты регулировки колеи.
Регулировка колеи позволяет адаптировать трактор к ширине междурядий и условиям работы.
На базовом DF-244 D рулевое управление механическое, без гидроусилителя. На некоторых других исполнениях, включая DF-244 E и G2, используется гидравлическое рулевое управление.
Тормозная система
На классическом DF-244 D применяются тормозные механизмы барабанного типа. Предусмотрены раздельное торможение задних колёс и стояночный тормоз.
Раздельное управление тормозами может использоваться для помощи при маневрировании на небольшой скорости, если это допускается инструкцией. При транспортном движении тормозные педали должны эксплуатироваться согласно требованиям изготовителя.
Модификации трактора Донг Фенг 244
Семейство Dongfeng DF-244 выпускалось в нескольких исполнениях. Основные различия касаются рулевого управления, ходовой части, гидравлики и дополнительного оснащения.
Dongfeng DF-244 D
Базовая полноприводная модификация с дизельным двигателем мощностью 24 л. с., механической трансмиссией 8+2, задним ВОМ и трёхточечной навеской. В спецификации DF-244 D указано механическое рулевое управление без гидроусилителя.
Dongfeng DF-244 DH
Модификация с гидравлическим усилителем рулевого управления. По основным характеристикам двигателя и трансмиссии соответствует классическому семейству DF-244.
Dongfeng DF-244 DHL
Исполнение с расширенной комплектацией. Предусматривает компрессор, дополнительный гидравлический выход, электрическую розетку для прицепа, регулируемое подрессоренное сиденье, счётчик моточасов и зеркала заднего вида.
Dongfeng DF-244 DHX
Вариант с увеличенной шириной передних и задних колёс. Отличается параметрами ходовой части и колёсного оборудования.
Dongfeng DF-244 E
Пропашная модификация с гидравлическим рулевым управлением. В каталоге украинского поставщика для неё приведены следующие параметры:
| Параметр | Dongfeng DF-244 E |
|---|---|
| Мощность | 24 л. с. |
| Объём двигателя | 1532 см³ |
| Коробка передач | 8+2 |
| Колёсная формула | 4×4 |
| Колёсная база | 1540 мм |
| Дорожный просвет | 292 мм |
| Габариты | 3088 × 1360 × 1910 мм |
| Конструкционная масса | 1180 кг |
| Передние шины | 6.00-16 |
| Задние шины | 9.5-24 |
| Максимальная грузоподъёмность навески | 423 кг |
| Топливный бак | 25 л |
Dongfeng DF-244 G2
DF-244 G2 — обновлённое исполнение трактора с переработанной трансмиссией, гидравлическим рулевым управлением и изменённой конструкцией рабочего места.
Согласно опубликованной заводской спецификации, DF-244 G2 имеет следующие характеристики:
| Характеристика | Dongfeng DF-244 G2 |
|---|---|
| Мощность двигателя | 17,6 кВт (24 л. с.) |
| Двигатель | ZN390T / KM385BT |
| Рабочий объём | 1,813 / 1,532 л |
| Привод | 4×4 |
| Коробка передач | 8 вперёд / 8 назад |
| Тип трансмиссии | Механическая, с реверсом и синхронизаторами |
| Рулевое управление | Гидравлическое |
| ВОМ | 540/1000 об/мин |
| Передние шины | 6.5-16 |
| Задние шины | 11.2-24 |
| Категория навески | I |
| Грузоподъёмность навески | 432 кг на расстоянии 610 мм |
| Конструкционная масса | 1650 кг |
| Габариты | 3380 × 1530 × 1520 мм |
| Максимальная расчётная скорость вперёд | 26,10 км/ч |
Основное конструктивное отличие DF-244 G2 от классической модели — трансмиссия с восемью передачами переднего и восемью передачами заднего хода. Такая схема предусматривает отдельное управление направлением движения, что особенно актуально при частых манёврах.
Навесное оборудование для трактора Dongfeng 244
Трактор Донг Фенг 244 рассчитан на агрегатирование с сельскохозяйственными орудиями, соответствующими его тяговым возможностям, мощности двигателя и характеристикам навесной системы.
| Вид оборудования | Назначение |
|---|---|
| Плуг | Основная обработка почвы |
| Почвофреза | Рыхление и измельчение верхнего слоя почвы |
| Культиватор | Предпосевная и междурядная обработка |
| Дисковая борона | Поверхностная обработка почвы |
| Картофелесажалка | Механизированная посадка картофеля |
| Картофелекопалка | Выкапывание клубней |
| Сеялка | Посев сельскохозяйственных культур |
| Роторная косилка | Скашивание травянистой растительности |
| Опрыскиватель | Внесение средств защиты растений |
| Разбрасыватель удобрений | Внесение минеральных удобрений |
| Прицеп | Перевозка сельскохозяйственных грузов |
| Отвал | Уборка снега и перемещение сыпучих материалов |
| Фронтальный погрузчик | Погрузочно-разгрузочные работы при наличии совместимого монтажного комплекта |
Какой плуг подходит для Донг Фенг 244
Для тракторов мощностью 24 л. с. могут применяться одно- и двухкорпусные плуги. Фактическая возможность работы с конкретным плугом зависит от ширины захвата, глубины вспашки, типа почвы, массы трактора и сцепления колёс с грунтом.
При работе на тяжёлых почвах необходимо учитывать не только номинальную мощность двигателя, но и тяговое сопротивление плуга.
Какую почвофрезу можно установить
Почвофреза подключается к задней трёхточечной навеске и приводится через карданный вал от ВОМ трактора.
При выборе фрезы проверяют её рабочую ширину, требуемую мощность, частоту вращения входного вала, массу и совместимость с навеской.
Не следует выбирать ширину фрезы исключительно по мощности двигателя: значение имеют также тип грунта и требуемая глубина обработки.
Обслуживание трактора Донг Фенг 244
Техническое обслуживание включает контроль состояния двигателя, трансмиссии, переднего ведущего моста, гидравлической системы и ходовой части.
Обслуживание двигателя
Перед началом работы проверяют уровень моторного масла, количество охлаждающей жидкости, отсутствие утечек топлива и состояние приводного ремня вентилятора.
В процессе эксплуатации контролируют температуру охлаждающей жидкости, давление масла и работу системы питания.
Замена моторного масла, фильтров и регулировка клапанного механизма выполняются по регламенту, указанному в руководстве конкретной модификации.
Обслуживание трансмиссии
Проверяются уровень трансмиссионного масла, герметичность корпусов КПП и мостов, состояние соединений и правильность работы механизма сцепления.
При обслуживании полного привода необходимо контролировать уровень смазочного материала в переднем мосту и его редукторах.
Обслуживание гидравлики
Контролируют герметичность соединений, состояние гидравлических шлангов, уровень рабочей жидкости и работу подъёмного механизма.
При использовании дополнительного гидравлического оборудования необходимо соблюдать допустимые параметры давления и расхода жидкости.
Заправочные ёмкости Dongfeng DF-244 E
Для исполнения DF-244 E опубликованы следующие значения:
| Система | Объём |
|---|---|
| Топливный бак | 25 л |
| Картер двигателя | 6,6 л |
| КПП и задний мост | 20 л |
| Передний мост | 6 л |
| Система охлаждения | 6 л |
Эти объёмы относятся именно к DF-244 E. Для других версий необходимо использовать данные их эксплуатационной документации.
Запчасти для трактора Донг Фенг 244
В конструкции DF-244 используются детали дизельного двигателя, механической трансмиссии, мостов, гидравлики и электрооборудования.
Основные группы запасных частей включают поршни и гильзы цилиндров, поршневые кольца, прокладки двигателя, топливные форсунки, фильтры, элементы сцепления, подшипники, сальники, шестерни коробки передач, детали переднего моста и компоненты гидросистемы.
При заказе запасных частей следует учитывать полное обозначение модели, заводской номер трактора, модель двигателя и маркировку заменяемого узла.
Особенно важно различать классический DF-244 и DF-244 G2: у них могут отличаться трансмиссия, сцепление, элементы рулевого управления и детали гидравлической системы.
На что обратить внимание при покупке Dongfeng DF-244 с пробегом
При осмотре подержанного трактора проверяют запуск холодного двигателя, равномерность работы на различных оборотах, наличие посторонних шумов и состояние системы охлаждения.
В трансмиссии оценивают включение передач, работу сцепления, отсутствие самопроизвольного выключения передач и шумов при движении.
На полноприводном тракторе дополнительно проверяют передний мост, карданную передачу, рулевые шарниры и механизм подключения переднего привода.
Гидравлическую систему проверяют под нагрузкой, оценивая работу подъёмника, удержание навесного оборудования и отсутствие внешних утечек.
Следует также осмотреть состояние шин, тормозных механизмов, электропроводки и креплений навесной системы.
При покупке важна идентификация точной модификации, поскольку тракторы с общим обозначением Dongfeng 244 могут иметь разные двигатели и конструктивные исполнения.
Часто задаваемые вопросы о тракторе Донг Фенг 244
Сколько лошадиных сил у трактора Донг Фенг 244?
Номинальная мощность двигателя составляет 24 л. с., или приблизительно 17,6 кВт.
Какой двигатель установлен на Dongfeng 244?
На классических версиях используется трёхцилиндровый дизель семейства KM385, в частности KM385BT объёмом 1532 см³. Для DF-244 G2 также указаны варианты с двигателем ZN390T.
Сколько передач у Донг Фенг 244?
Классическая механическая коробка имеет восемь передач переднего хода и две заднего. Модификация DF-244 G2 оснащается трансмиссией 8+8.
Какой привод у трактора Донг Фенг 244?
Dongfeng DF-244 является полноприводным трактором с колёсной формулой 4×4 и подключаемым передним ведущим мостом.
Сколько весит трактор Донг Фенг 244?
Масса зависит от исполнения. Для DF-244 E указана конструкционная масса 1180 кг, а для DF-244 G2 — 1650 кг.
Какой расход топлива у Dongfeng 244?
Для DF-244 D указан номинальный удельный расход 248 г/кВт·ч. Фактический расход в литрах за час зависит от режима работы и нагрузки на двигатель.
Есть ли у Донг Фенг 244 гидроусилитель руля?
Наличие гидроусилителя зависит от модификации. Базовый DF-244 D выпускался без гидроусилителя, а исполнения DH, E и G2 предусматривают гидравлическое рулевое управление.
Какие обороты ВОМ у Dongfeng 244?
На классических версиях указаны режимы приблизительно 540 и 720–730 об/мин. У DF-244 G2 — 540 и 1000 об/мин.
Где производят трактор Донг Фенг 244?
Трактор относится к продукции китайского производителя Changzhou Dongfeng Agricultural Machinery Group Co., Ltd.
